Multi-Parameter TROLL 9000

PDFアイコン TROLL9000
カタログダウンロード
フィールド写真
Parameters Measured
- 溶存酸素 (% & mg/L)
- 電導度, 固有抵抗, TDS
- 温度
- pH
- ORP
- 塩分
- 水位, 水圧, 水深

- 水路の流れ
- 大気圧
- 硝酸塩窒素
- 塩素イオン
- アンモニウム性窒素
- 濁度
水質モニタリングの新しいスタンダード!
水質モニタリング用Multi-Parameter (MP) TROLL 9000 を紹介します。MP TROLL 9000 は、プロファイリングアプリケーションと長期間に渡る無人データ収集のための究極のツールであり、ミッションクリティカルセンサーとタイムセービング機能が詰め込まれています。これが、近い将来のスタンダードとなるでしょう。新しいMP TROLL 9000 で、水質の新たな視点を獲得してください。

特徴:
- スマートセンサー 校正値を記憶する"プラグアンドプレイ"機能
- Digital D.O.攪拌不要
- シングル"Quick-Cal" ソルーション 同時にph,ORP、電導度、DC,センサーを校正!
- 多種のセンサーを直径わずか45mmに収納!最大9センサーまで対応
- 事前校正でいつでも利用可能に 開梱してすぐに使用可能!
- フレキシブルセンサーポート 任意のポートにセンサーを追加可能
- 小型, 軽量設計 高品質316L ステンレススチール構造
- データロガー内蔵 (4MBメモリ内蔵:1,760,000 データポイント!)
- 強力な2個(TROLL9000Eは4個)のバッテリ(単1アルカリ乾電池)が長期間のオペレーションを提供
- Vent Tube付Quick-Connect ケーブル (FEP またはポリウレタン) -- 取り外し可能!
- 大気圧センサー内蔵 -- リアルタイム大気圧補正
- ネットワークおよびテレメトリー機能
- 使用目的に応じた製品ラインアップ -- 予算内で機能を選択。アップグレード対応!

水質モニタリングに MP TROLL 9000 を最適化するものとは?

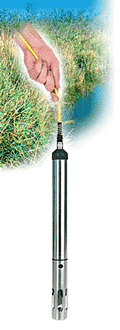

本体写真 軽量なMulti Parameter TROLL 9000 は、現行の主流センサーと最新のエレクトロニクス技術を利用し、堅牢で長期使用に耐え得るユーザーフレンドリーなプローブを市場に送り出すために設計されました。MP TROLL 9000の技術革新は、現在、市場に多数出回っている類似品に見受けられる多くの不備に対する提案でもあります。革新すべき項目とし、 "スマートセンサー", "Digital D.O.", "出荷時の事前校正センサー" and " Quick-Cal"溶液を提案しています。直径わずか45mmのコンパクトプローブには5タイプのバージョンを提供し、DOモニター、電導度(TDS, 固有抵抗)、温度、pH、CRP,、MP TROLL 9000 は、表流水のプロファイリングを目的として超軽量、耐候構造、可搬性を重視し、長期間のデータロギングに必要なラップトップコンピュータやSDI-12 ロガーとのインターフェースを確保しています。4MBのメモリが搭載されたユニットには、100万ポイント以上のデータを記録することができます。
* 多種のセンサーを直径わずか45mmに収納!
* スマートセンサー
* Digital D.O. -- 攪拌不要
* 事前校正でいつでも利用可能に
* シングル Quick-Cal ソリューションが校正時間を低減
* NIST(National Institute of Standards and Technology)-トレーサブルの精度
* パワフルなロギングオプション類
* 容易な操作性
* アクセサリ
* アプリケーションと予算に応じた製品ラインアップ
New
ステンレス製バックシェ ルで、ケーブルなしの設置が行えますます。

バックシェル写真

Sensor options 多種のセンサーが直径わずか45mmの本体に収納できます。
センサ写真
TROLL 9000 はプロファイリングと調査用の究極のツールであり、その特徴は45mmのハウジングに多種のセンサーを収納できることです。センサーオプションとして、濁度、D.O.、電導度、pH、ORP、温度、レベル、大気圧、硝酸性窒素、アンモニウム性窒素および塩素イオンが利用できます。各センサーは、現場での使用を考慮して、長寿命・低ドリフト仕様としてデザインされています。

Smart Sensors
スマートセンサー
新しいスマートセンサーテクノロジーが、ユーザーに代わって校正値を記憶します。このプラグ・アンド・プレイ・センサーは、事前にオフィスで校正が行えるため、現場での校正が必要ありません。現場ではオプションポートのひとつに、センサーを差し込むだけで準備完了です! これは、センサーがインテリジェントであることを意味しています一番目にプラグアンドプレイ-- 多種のセンサーは、どのセンサーポートにも差し込むことができ、カスタムのまたは多種のセンサー構成を構築できることを意味します。二番目に、 それらが校正値を記憶しているので、別のユニット(例えばオフィスで)でそれらを校正し、全く異なるユニット(ほとんどは現場にある)に再校正することなくそれらを差し込むことができます。ユーザーは複数のユニット間でいくつかのセンサーを簡単に使い回すことができます。これらにより、現場ではオプションポートのひとつに、センサーを差し込むだけで準備完了です!
いずれのポートにも多種のセンサーを追加できます!
ポート写真

1. ISE(pH, ORP, ph/ORPコンボ, 硝酸性窒素, 塩素イオン, アンモニウム性窒素)
2. 溶存酸素またはISE (pH, ORP, 硝酸性窒素, 塩素イオン, アンモニウム性窒素)
3. ISE (pH, ORP, 硝酸性窒素, 塩素イオン, アンモニウム性窒素、ワイパー)
4. 電導度またはISE (pH, ORP, ph/ORPコンボ, 硝酸性窒素, 塩素イオン, アンモニウム性窒素)
5. 固定ポート - 水圧,・水位・ 水深・ 水路の流れ, 濁度
温度は全てのユニットに標準装備されています。
ISE = Ion Selective Electrode (single or combo e.g. pH/ORP)

以下の2つは組み合わせ可能な例です。 さらに多くの組み合わせで構成できます!。
構成例 #1:DO、電導度、温度、pH/ORP、硝酸性窒素、 水位、濁度
構成例 #2:温度、pH/ORP、硝酸性窒素、塩素イオン、アンモニウム性窒素


NEW Digital D.O.
「DIGITAL」D.O. 攪拌不要
攪拌する/しないを選択できる強力な新しい Digital D.O.テクノロジーが採用されています。長期間のモニタリングには、デジタル Sleep・モードを使用してください。攪拌の必要がありません!高精度が必要な場合には、連続的なONモードで D.O.測定を行えます。Digital D.O.で、用途に応じた測定を選択できます。

DOセンサ写真 <- 自由に交換可能なメンブレンキャップ付!
TROLL 9000 先端写真
ISE センサーに対する攪拌かくはんの重要性
攪拌の必要性は、DOだけではありません。攪拌により、pH、ORP、硝酸塩窒素、塩素イオン、アンモニウム性窒素といったISEセンサーの読み取り精度を大きく改善します。ISEセンサーは、センサーから溶液にゆっくりゆっくりと到達する標準ゲルや溶液を使用するため、これらの干渉を取り除くためのサンプルの攪拌が重要となります。これまで、現場の機器を使った攪拌機は大きな電力を必要とするため、現実的ではありませんでした。また、攪拌装置が利用できるいくつかのマルチパラメータユニットは、高品質の測定にはあまりにもサンプルが濁りすぎていました。In-Situ社の攪拌機は、ゆっくりと慎重にサンプルを攪拌することでこれらの問題を解決しています。濁らせすぎず、採取のサンプルで攪拌する研究室等で推奨される装置に類似しています。さらに、現場で交換可能な単1型アルカリ乾電池が6ヶ月以上にわたり電源を供給することができます。その結果、現場で研究室レベルの測定を可能にしています。

Pre-Calibrated
TROLL 9000は出荷時に事前校正されていおり、開梱後すぐに使用できます! 各ユニットは厳しい環境下でテスト・校正され、NISTトレーサビリティに準拠しています。各ユニットには校正レポートが付属しており、センサーはリアルタイムに自動補正されるため、作業のわずらわしさから開放されてデータの収集に専念できます!

Quick-Cal Solution
Quick-Cal溶液写真 取り扱いの簡便性を追求した「Quick-Cal」ソリューションを導入しました。TROLL 9000 を設置して[Quick-Cal]ボタンをクリックするというシンプル操作のみで校正が行えます。Quick-Cal ソリューションにより、D.O.、電導度、pH、とORP センサーを同時に校正することができます。しかも、従来からの校正方法も利用できます。

NIST Traceable
ユーザーからは精度と正確さが要求されます。出荷される全てのユニットは、NISTスタンダードのトレーサブルである前に広範囲な環境試験を行わなければなりません。私たちが公表する仕様は、研究所はもとより、すべての環境条件下におけるデータの完全性が反映されています。実際、仕様には誤差範囲が記載されており、TROLL 9000は記載通りの性能を示すでしょう。全てのMP TROLL 9000には、精度を裏付ける校正レポートが提供されます。


- 分解能:24-bit A-D コンバータ:30-psiの場合、1mm
- DO の読み取り大気圧、温度、塩分で自動補正
- 圧力精度:0.1%FS(圧力仕様、温度仕様範囲)
- 流体密度補正
- 重量補正
- 液体密度補正
- 自動温度補正 -- -5 to 50°C
- 温度精度:+/- 0.1C (全範囲)
- NIST-トレーサブル校正

Powerful Logging
パワフルな内蔵データロガーが、リアルタイムプロファイリングと長期間モニタリングのカギを握ります。内蔵データロガーは、スケジュール設定、最大16のスケジュールテストやテスト実行状況を記憶することができます。テストタイプは、リニア、リニア平均、イベントおよびログに対応しています。4MB のオンボードメモリには、100万データ以上を記録できます。メモリは不揮発性のため、電源が切断された場合でもデータは保護されます。低消費電力回路により、単1アルカリ電池でMP TROLL 9000を数ヶ月使用できます。

データのダウンロードはいつでも行なえ、テストの実行中でさえもデータ記録をストップする必要がありません。ダウンロードは常に新しく記録されたデータに対してのみ行われ、オリジナルファイルに自動的に追記されるため、作業時間を軽減することができます。 データがダウンロードされていない場合や異なるコンピュータが接続された場合、全てのファイルが転送されます。全てのテストデータは他のテストが実行中でも、削除されるまでメモリ内に記憶されます。
基盤写真

- リニアテスト
- リニア平均テスト
- イベントテスト
- ログテスト
- 0.5 〜 7 日範囲でサンプリングレート選択
- リアルタイムクロック:精度 +/-2分/年
- 新しいデータのみダウンロード(差分)
- Up最大16スケジュールテストの実行と記憶
- 100万以上のデータポイント
サージおよび落雷保護機能装備!

Easy-to-Use
MP TROLL 9000 操作は極めて容易です。便利さを徹底して次のような設計がなされています:
- ユーザー交換可能なバッテリ -- 単1型アルカリ電池×2個
  (TROLL9000Eは4個)
- 革新的 Quick-Connect™ ケーブル -- 特許申請中
- 現場交換可能な抜き差し方式のセンサー類
- 溶液の使用を最小限に抑えるコンパクト校正キャップ。
  センサーの一時保管用としても使用できます。
- 交換の容易なねじ込み式 D.O. メンブレンキャップ
交換可能なバッテリ
バッテリ交換写真

Software
操作性に優れたWin-Situ ソフトウェアが、TROLL 9000の機能を最大限に発揮させます。Win-Situ のウィザードベースインターフェースが、モニタリングを容易にしてくれます。リアルタイムデータをレポート形式またはグラフ形式で表示します。 主な機能として以下のようなものがあります:


Win-Situ 4.0ソフトウエア
- 装置、パラメータ、テストの構成が直感的に理解できるツリー表示。ツリー表示された機器の選択は、ツリー上で装置を選択すると、パラメータをテストが表示されます。 Win-Situ画面
- 便利なウィザードで、新しい装置の接続、テスト設定、センサー校正およびパラメータ編集が簡単に行えます。
  - 必要なときに必要なヘルプを表示するコンテキストヘルプ装備。
- 装置に対する全てのテストを表示。スケジュールテスト、テストの実行、手動スタートテスト、完了したテストがアイコンで表示されます。
- ログデータの簡易リーディング、リアルタイムビュー機能。
- リアルタイムデータをいつでもレポートもしくはグラフ化。 Win-Situ画面
- Win-Situ は新しいデータのみを差分ダウンロードするため、作業時間を節約できます。
- 使用単位の設定。
- メモリ残量とバッテリ電圧を表示できます。
- 各ロガー、テスト、現場に任意の名前を割り当てられます。


Accessories
製品のサポートと共に、MP TROLL 9000の設計においてはユーザーの現場の声を反映して、用途に最適なツールをオプションとして用意しています。MP TROLL 9000 は、必要に応じて現場でのアップグレードも可能です。以下は、これら追加オプションのいくつかを表示しています。

Product Versions あらゆる作業に5つのモデルバージョンを提供
MP TROLL 9000 には、5タイプのモデルバージョンがあります。用途に応じて、また表流水/地下水のそれぞれの測定に応じて、最適なモデルをお選び頂けます。全てのバージョンは、高度に技術化された電子回路と精度、および特許の”Quick Connect™”ケーブルで構成され、軽量なケーブルと316Lステンレスボディも共通しています。「プロファイラー」バージョンは、表流水の迅速な測定用に設計されています。「プロフェッショナル」は、最新技術のメモリとデータ記録機能を持ち、地下水/表流水両対応のモニタリング用です。LTS(Level, Temperature, one water quality Sensor)は、水位、温度、水質の各センサーとおよび最新のデータロギング機能を搭載しています。最大4MBに拡張された不揮発性メモリも搭載され、100万ポイント以上のデータを記録することができます。

MP TROLL 9000 バージョン

プロファイラ

プロファイラ XP

プロフェッショナル

プロフェッショナル XP

LTS

水質センサー利用可能ポート数
4
4
4
4
1
センサー




DO(溶存酸素), (% & mg/L)

Digital D.O. (攪拌不要)

電導度, SC, TDS, 固有抵抗

温 度

pH

ORP

pH/ORP


塩 分

水位, 水深, 圧力

大気圧

硝酸性窒素



塩素イオン



アンモニウム性窒素



濁 度



センサー交換

データ記録

メモリ容量 (データポイント数)

4MB

4MB

4MB

記憶テスト数

16

16

16

リニアテスト

リニア平均テスト

Log(対数)テスト

Eventイベントテスト

最小サンプリングレート (sec)

0.5 - 2

0.5 - 2

0.5 - 2

0.5 - 2

0.5 - 2

Telemテレメトリー対応

ネットワーク対応

アップグレード対応



クイック校正

高精度校正

※ TROLL9000Eは、professional,professional XP,LTSを用意しております。
