NEW! Multi-Parameter Water Quality TROLL 9500


新製品

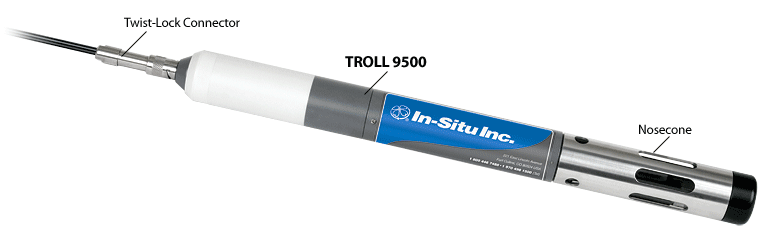

NEW! TROLL 9500

マルチパラメーターTROLL9500は、最大9つの水質センサー、バッテリ、
データロギング機能をすべてプローブ内に搭載した機器です。


簡単な電池交換 (単一2本) 安心なIP67 保護構造です。 確かな信頼性のTwist-Lock(TM) コネクター で着脱可能なケーブル。長さはご希望に合わせます。延長も可能。 直径4.7cm内にフィールド交換可能なセンサー9つまで取付可能。 5分以内で校正できるQuick-Cal溶液を使えば時間とコストの節約ができます。 NISTトレーサブル標準によるレポートが添付されています。 業界で最も正確で丈夫な光学式D.Oセンサーで、データの向上を図って下さい。
電池 コネクター センサー 校正液 レポート RDOセンサ
TROLL 9500 features at a glance



簡単な電池交換

  • バッテリー部は IP67 規格により保護されており、基盤への影響がありません。
  • 単一アルカリ2本、または単一リチウム2本を使用。

推定電池寿命 (20℃においてサンプリング間隔15分とした場合)

電池
タイプ
センサー 記録データ数 時時
単一
リチウム
2本
ワイパー, 温度, 圧力,
大気圧, 濁度, RDO,
pH, 電導度
121,760 8,117 338 11
単一
リチウム
2本
ワイパー, 温度, 圧力,
大気圧, 濁度, DO,
pH/ORP, 電導度
134,110 8,941 373 12
単一
アルカリ
2本
ワイパー, 温度, 圧力,
大気圧, 濁度, DO,
pH/ORP, 電導度
69,514 4,634 193 6
Easy-to-change batteries with an IP67 rated waterproof battery compartment

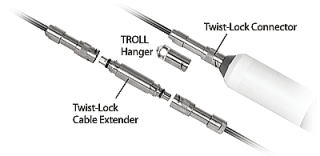

Twist-Lockケーブル
  • ケーブルの接続はTwist-Lockで簡単に行えます。ねじるだけでしっかりとロックされ、簡単操作にもかかわらず、高い信頼性があります。交換に工具は必要ありません。
  • 最大1.2kmまで延長可能です。
  • 引っ張り強度136kg
  • 材質は、ポリウレタン・ハロゲンフリーポリウレタン・テフロンから選べます。
  • 設置用のサービスグリップが付属しています。
ツイストロックコネクター



Twist-Lock コネクターの構造

コネクター構造

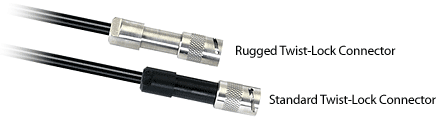

Rugged Twist-Lock コネクター vs. Standard Twist-Lock コネクター

  • Rugged Twist-Lock コネクター - オールチタン製、2年保証
  • Standard Twist-Lock コネクター - ABS プラスチック製、1年保証

Rugged Twist-Lock Connectors, Standard Twist-Lock Connectors

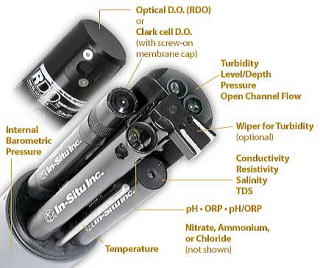

直径 45mm の本体に最大9つのセンサー

センサ写真

測定項目:

  溶存酸素 (% & mg/L)
  Conductivity, Resistivity, TDS
  温度
  pH
  ORP
  塩分濃度
  水位, 水深, 圧力
  大気圧
  Nitrate
  Chloride
  Ammonium
  濁度

ポート図




NIST(R) トレーサビリティー

TROLL9500は厳しい環境下でテスト・校正され、NISTトレーサビリティに準拠しています。
各ユニットには校正レポートが付属しております。


* NIST は米国標準技術研究所の登録商標です。




Win-Situ ソフトウェア

操作性に優れたWin-Situ ソフトウェアが、TROLL 9000の機能を最大限に発揮させます。Win-Situ のウィザードが、機器のセットアップから、センサの校正、データの記録までガイドします。回収したデータは、グラフやレポートで簡単に見ることができ、エクセルへも簡単にエクスポートできます。
  • 回収データのレポート表示、グラフ化
  • リアルタイムデータの表示、グラフ化
  • CSVエクセルへの簡単出力
  • Quick-Calibration(校正)ウィザード
  • 最大4つのグラフ表示
  • 表示画面のカスタマイズ
  • Win-Situ4ソフトウェアは TROLL 9500本体に無償で付いてきます。

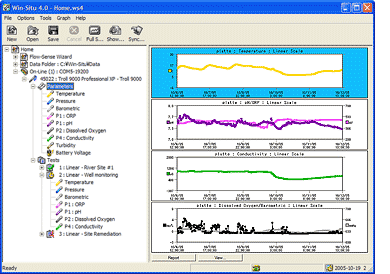

Win-Situ ソフト画面プロファイラー画面



コミュニケーション(通信)

  • USB コミュニケーション
  • RS-232 (DB-9) コミュニケーション
  • SDI-12 (オプションのSDI-12アダプター必要)
  • ASCII 出力モード または バイナリコマンド

湿気が多い場所では、大容量除湿アダプターを使用して、コネクターを保護して下さい。

通信ケーブル写真



TROLL 9500 バージョン

Versions

Profiler

Profiler XP

Professional

Professional XP

LTS

センサーポート数

4

4

4

4

1

センサー













































センサーの交換

データロギング










4MB (1.76 mil dp)

4MB (1.76 mil dp)

4MB (1.76 mil dp)






16

16

16
















NA

NA

NA






最小サンプリング間隔 (sec)

2-20*

2-20*

2-20*

2-20*

2-20*

Telemetry capability





Networking capability





Automation





Upgradeable



Quick calibration

High-accuracy calibration




TROLL 9500 仕様
サイズ

直径47mmX47.3cm

. RDOセンサーアダプター: 直径88.4mm, 長さ20.3cm
重量 1.9 Kg
水没部材質 PVC, 316L ステンレススチール, Acetal, Viton, ナイロン, FEP* または ポリウレタン (ケーブル)
耐圧 本体 (センサー含まず): 2500 psi (1200m / 1600 ft)まで / 電池区画: IP67 保護等級(電池カバーやケーブルなしで)
出力オプション SDI-12 (オプションの SDI-12 アダプター必要), ASCII 出力モード または バイナリコマンド
内部電源 ユーザー交換可能な単一電池2本 (アルカリ または ハイパワーリチウム)
. RDO センサーを使用する場合は、リチウム電池 または 外部電源が必要。
外部電源 9-12V DC
センサー
. 精度 レンジ 使用可能水深 応答時間 (T90) 方法論
大気圧 ± 0.3% FS 0-16.5 psia 最大値に適合 < 30 秒/ 30m ケーブル .
温度 ± 0.1°C -5〜50℃ 最大値に適合 < 30 秒 EPA 170.1
水位
水深, 圧力
± 0.05% FS 15 psi 11m 温度平衡状態で瞬時 .
. . 30 psi 21m 温度変化状態で .
. . 100 psi 70m ±2%FSまで瞬時 .
. . 300 psi 210m ±0.1%FSまで30-60分 .
. . . . ±0.05%FSまで1.5-2時間 .
pH ± 0.1 pH units 0-12 pH 単位 246m < 15 sec, pH7- pH 4 Std.Mthds. 4500-H+, EPA 150.2
ORP ± 4.0 mV ± 1400 mV 246m < 15 sec Std.Mth ds. 2580
溶存酸素.....
光学式D.O ± 0.1 mg/L 0-10 mg/L 最大値に適合 O2増加, 16秒 ASTM #D888-05 Method C
. ± 0.2 mg/L 10-20 mg/L 最大値に適合 O2減少 ,45秒 ASTM #D888-05 Method C
クラークタイプ電極 ± 0.2 mg/L 0-20 mg/L 246m 1-milメンブレン: 1-2分@25℃ Std.Mthds. 4500-O G, EPA 360.1
. ± 1% 0-200% 飽和 246m 2-milメンブレン: 90秒-3分 Std.Mthds. 4500-O G, EPA 360.1
電導度.....
Low ± 0.5% または 2 μS/cm 5-20,000 μS/cm*** 最大値に適合 瞬時 Std.Mthds. 2510, EPA 120.1
High ± 0.5% または2 μS/cm 150-112,000 μS/cm**** 最大値に適合 瞬時 Std.Mthds. 2510, EPA 120.1
XPバージョンにのみ取付可能なセンサー
. 精度 レンジ 使用可能水深 応答時間 (T90) 方法論
濁度 ± 5% または 2 NTU/FNU 0-2000 NTU/FNU 105m 瞬時 (最初の読取まで 5秒) ISO 7027
硝酸塩 (NO3-) ± 10% 0.14-14000 ppm N 14m < 60 秒 (T98), 1.4-14 ppm N Std.Mthds. 4500-NO3 D
アンモニウム (NH4+) ± 10% 0.14-14000 ppm N 14m < 60 秒 (T98), 1.4-14 ppm N Std.Mthds. 4500-NH3 D, EPA 350.3
塩化物 (Cl-) ± 15% 0.35-35500 ppm Cl 70m < 60 秒 (T98), 3.54-35.45 ppm Cl .
記録
データ記録 16 のプログラム可能なテスト(定義、またはスケジュール、実行、保存) / 記録モード:リニア、リニアアベレージ、イベント
メモリ 4 MB (1,000,000 点の読取)
SDI-12 オプションの SDI-12 アダプター必要
* クリーニングの必要な陽極や陰極がありません。
** 利用可能な水質センサーポート。TROLL 9500 LTS は水位、温度、および1種類の水質センサーをサポートしています。
*** 全動作レンジ  3-60,000μS/cm
**** 全動作レンジ  70-200,000μS/cm

Twist-Lock ケーブル

コネクター* Twist-Lock コネクター または 裸線
導線数 6
内部導線材質 ポリプロピレン
直径 6.7mm
破断荷重 127 kg
ケーブルタイプ 通気管あり または 通気管なしポリウレタン
通気管あり または 通気管なしハロゲンフリー ポリウレタン - LSZH rated
通気管ありFEP (テフロン)
保証
TROLL 9500 、RDOとISE以外のセンサー・・・1年
RDOセンサー・・・3年
ISEセンサー・・・90日
Standard Twist-Lock ケーブル・・・1年
RuggedTwist-Lock ケーブル・・・2年

Minimum Computer System Requirements: 400MHz Pentium II, 128MB RAM, 100MB free disk space, Internet
Explorer 5.0 or higher, Windows 2000 Professional SP2 or better, or Windows XP Professional SP1 or better

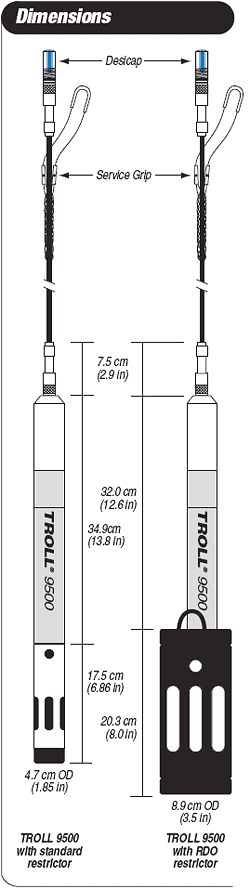

Dimensions


記載事項は予告なく変更する場合があります。
