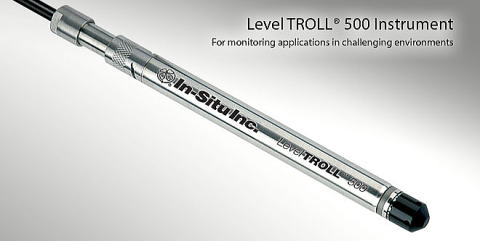

In-Situ(In-Situ Inc.)社製Level TROLL(レベルトロール) は水位測定とデータ記録に必要である水位センサー、温度センサー、データロガー、内部電源のほか、多くの新機能をわずか直径18.3mmの本体にすべて内蔵しています。そして、従来のOリングによる防水法を排除し、すべてを丈夫なチタンを溶接することで設計されているため、海洋環境を含むあらゆる環境において、高い信頼性を実現できるでしょう。Level TROLLのご使用は水位モニターする最も簡単な方法となります。

Level TROLL は全く新しい接続技術を搭載した Twist-Lock(TM) コネクター(特許出願中)を採用!業界初の延長が可能なケーブルです。そして、これからはバッテリー交換作業を忘れてください。Level TROLLの超低電消費システムは電池交換なしで長期間のモニタリングをお約束します。また、外部電源の追加も可能です。そして、あらゆるシステムに対応できますように RS-485/232 Modbus, SDI-12, 4-20mA の接続方式から選択が可能です。御社でお使いの水位モニタリングシステムは本当に信頼のおけるものですか?ぜひともこのLevel TROLLをお使い下さい。


Level TROLL バージョン

BaroTROLL Level TROLL300 Level TROLL500 Level TROLL700
ロガー内蔵 大気圧・温度センサ ロガー内蔵 水位・温度センサ
絶対圧LevelTROLL
で測定した水位データに対して、
ソフト上で大気圧補正ができます。
ローコストでコンパクト

ケーブル無し
絶対圧
長期モニタリング向け

試験向け

最小サンプリング間隔
1/4秒

揚水試験や波の波形等
に対応できます。


主な用途(応用例):

  • 河川や湖の流速測定
  • 帯水層-揚水試験、スラグテスト
  • 地下水の長期モニタリング
  • ダムなど水資源管理
  • 河口、沿岸のモニタリング
  • 潮の影響と波の特徴づけ
  • 埋め立て地や工業用水の地下水監視
  • CSO(合流式下水道越流水)の監視
  • 揚水管理
  • 地滑り、洪水防止
  • 海洋浮標への設置
  • 採掘現場
特徴 & 利点:
  • わずか18.3mmのハウジングに水位・水温・データロガーを搭載し、25mmの観測口にも設置可能
  • オールチタン製により大変頑丈で淡水から海水まで幅広い環境に適応
  • 溶接されたシーリング -- 従来のOリングによる防水ではなく、全てを溶接することにより高い信頼性の実現
  • 超低電消費システム 5 年 または 200万点 -- 電池交換が不要です
  • 外部電池 または ライン入力 -- 電池が切れる心配がありません
  • Twist-Lock (TM) コネクター -- 100% の信頼性、万全な湿気対策、延長も可能です
  • ハロゲン無使用ケーブル (LSZH rated) -- 万が一火災が起きても有毒ガスが発生する心配はありません
  • セグメントを加えるだけでケーブルの延長が可能 -- 投資を最大限に生かすことができ、ユニットに柔軟性を持たせます。
  • 使いやすい Win-Situ ソフトウェア -- シンプルな操作で必要な情報がすぐにえられます。文字が大きく見やすい画面。
  • 高精度センサー -- 水位・温度とも微妙な変化も測定できます
  • 最速1秒で4回(1/4 秒)のサンプリング (Level TROLL 700) -- 揚水試験、地震や波の観測に適しています。
  • ロギングの一時停止 -- ユニットを移動させるときなどに、一時停止や再スタートができます
  • ユニットの表面にバージョン、レンジ、生産情報を表示 -- ソフトを開くことなしに、ユニットの詳細情報を知ることができ、誤った圧力レンジでの使用取れブルを避けることができます。
  • データ保存作業が必要ない -- 自動的にサイトにデータが保存されます。
  • 一目でわかるメモリとバッテリー -- ソフトウェアの初期画面にメモリ残とバッテリー残が表示されます。
  • Modbus, SDI-12, and 4-20mA -- 既存のオンラインシステムに簡単に接続できます。
  • ロギングの開始・停止時間の指定 -- 新たに停止日時指定機能ができ、必要な期間のデータをとることができます。
  • 操作ごとにウィザードが案内 -- マニュアルを見なくても簡単に操作できます。
  • -20 〜 80℃ 温度測定範囲 -- 地熱や温泉の研究・モニタリングに最適です。
  • 350,000 データ点数までの4MBメモリ (LevelTROLL700) -- 記録間隔を短くすることができます。
  • 密封した乾燥剤オプション -- 水や湿気の浸入を防ぎながら気圧補正ができます。
  • CE と 電磁波の放出テスト -- 外部からの放出妨害や瞬間的な電気サージからの故障を防ぎます。
  • 水中 351m / ケーブル長 1200m -- 必要な深度で測定して下さい。
  • ユニットからデータを削除しない機能 -- 誤操作でデータが削除される心配はもうありません。
  • より多くの機能があります

設置・ハードウェア・システムパーツ

設置図

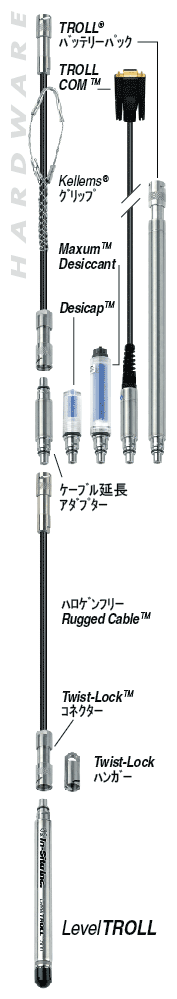

パーツ写真

Twist-Lock Cables

非常に簡単で、信頼性の高いTwist-Lockコネクター
Ruggedケーブル
  ・ポリウレタン
  ・ハロゲンフリーポリウレタン
  ・テフロン からお選び頂けます。
地上部で固定する為のグリップ(任意の箇所に移動可能)は標準で付いてきます。

Twist-Lock Hanger

ケーブル無しで絶対圧センサーを設置する場合や、BaroTROLL用のキャップです。
チタン製、防水。大気圧補正はできません。

TROLL Cable Extender (ケーブル延長アダプター)

2本のケーブルを繋いで延長する為のチタン製アダプター。
コネクト部は防水。1200mまで何本でも延長可能です。

TROLL Com (通信ケーブル)

TROLL Comは、LevelTROLL、デスクトップ/ラップトップPC、あるいは携帯型PDA間のコミュニケーション・インターフェースを提供します。
RS-485信号をRS-232に自動変換。
TROLL ComはLevelTROLLと同じ直径で、耐久性のためにチタンで作られています。

Desicap (乾燥剤)

現場に設置する際の地上部保護キャップ
水や湿気の浸入を防ぎながら、気圧補正ができます。
Desicapはケーブルに標準で付いてきます。

Maxum Desiccant (大容量乾燥剤)

湿気が多い場所向けの大容量湿気剤。

External Battery Pack (外部電池パック)

LevelTROLLの内蔵電池を補足します。外部電池パックが接続されている時、LevelTROLLは外部電池を最初に使用し、外部電池が消耗された時、内蔵電池へ切り替わります。内蔵電池の消耗はサンプリングレートに依存します。外部電池はサンプリングレートにかかわらず、約1年間使用可能です。
チタン製、溶接構造、LevelTROLLと同径(18.3mm)
単三リチウム4本内蔵
4×3.6V = 14.4VDC 出力

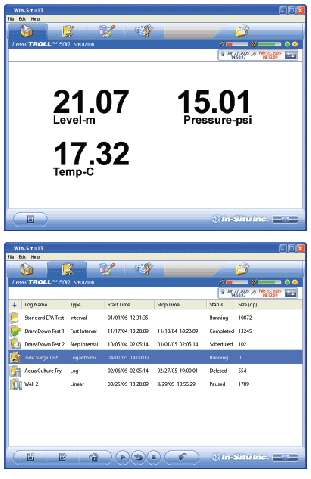

Win-Situ 5画面

Win-Situ 5.0 Software
最新のWin-Situ 5ソフトウェアは、従来に比べさらに早く、より簡単に本体に接続し、データを見ることができるようになり、デザインや機能を大きく改良しました。

Win-Situ 5ではリアル・タイム・データ表示、ロギング、校正、設定およびデータ管理などのよく使用される機能がより簡単に操作できます。
重要な変更点は、ファイルに現場名を登録することが可能になり「現場」ごとでデータを簡単に管理することが可能になったことです。よって、従来の面倒なシリアルナンバーごとの管理にとらわれることはありません。

電池、メモリの残量などが画面上に常に表示されるため、機器の状態を簡単に確認することができます。更にウィザードにより、全てのステップがより簡単に操作できます。

ソフトウェアーの機能:

  • 計測の開始、停止、一時停止、再開
  • RuggedReader / Windows Mobile 使用
  • 開始、停止時間の設定
  • リアルタイムデータの表示
  • 簡単にアラーム設定可能
  • CSV、Excelファイルへの変換
  • 現場名による管理
  • 自動計測機能
  • メモの記入
  • など・・・


バッテリー仕様
Level TROLL の内部電池寿命は、5年間またはデータポイント数200万ポイントまでとしてIn-Situ社で保証致します。

サンプリング間隔 推測される電池寿命 外部電池の電池寿命
Level TROLL 内部電池 TROLL Battery Pack
0.5 1.9 月** 1.2 月**
1 3.8 月*** 2.3 月***
30 0.5 6.6 年* 10 月
下記は推定電池寿命ですが、電池メーカー品質保証期間である5年を超えた保証はできません。
60 1 10.1 年* 10.6 月
120 2 13.8 年* 11 月
180 3 15.6 年* 11.1 月
300 5 17.5 年* 11.2 月
600 10 19.2 年* 11.2 月
900 15 19.9 年* 11.4 月
1800 30 0.5 20.6 年* 11.4 月
3600 60 1 21 年* 11.4 月
21600 360 6 21.3 年* 11.4 月
43200 720 12 21.3 年* 11.4 月
86400 1440 24 21.4 年* 11.4 月
604800 10080 168 21.4 年* 11.4 月

* 使用する電池メーカーの品質保証期間である5年を超えるため、保証はできません。
** バージョンにもよりますが、本ソフトウェアーは14時間(メモリーが一杯になる)までしか許容できません。
*** バージョンにもよりますが、本ソフトウェアーは28時間(メモリが一杯になる)までしか許容できません。

バッテリー寿命とサンプリング速度との関係
サンプリング層度が電池寿命に直接関係するため、In-Situ 社では、LevelTROLLの電池寿命は5年間またはデータポイント数200万ポイントまでとして保証致します。サンプリング速度が速ければ速いほど、電池は早く消耗されます。1分間に3回のサンプリング速度の場合、5年間以上の電池寿命が推定されますが、内部電池メーカーの品質保証期間は5年である為、電池寿命は5年までしか保証できません。非常に速いサンプリング速度が要求される場合には、外部電池のオプションをあわせてご購入頂くことを推奨いたします。



サンプリング方法
The Level TROLL 500 and 700 offer various logging modes for maximum flexibility.

The Level TROLL 500 offers Linear logging:
Linear: Measurements are logged at a fixed interval of 1 minute or more. User-selectable.

リニア

The Level TROLL 700 offers Linear logging in addition to the following logging modes:
Linear Average: Each logged measurement is the average of several fast measurements

リニア平均

Event: One parameter is checked for an event at a fixed interval. All data is logged only if a condition is met.

イベント

True Logarithmic: Measurements are logged as fast as possible and gradually get further apart until they become linear.

ログ

ステップリニア: Measurements are logged on multiple schedules with varying linear intervals.

ステップリニア

ファストリニア: 最小0.25秒(1秒間に4回)から計測可能です

ファストリニア



仕様
 本体:
 温度範囲 -20 〜 80℃(0〜50℃/LT300)
 寸法(直径、長さ) 直径 18.3 mm(20.8mm/LT300), 長さ 21.6cm(22.9mm/LT300)
 重さ 0.197 kg(0.24kg/LT300)
 本体材質 チタン(ステンレス/LT300)
 ノーズコーン材質 デルリン
 電源
 内部電池 3.6V リチウム
 一般寿命* 5 年 または 200万点
 外部電源 8-36VDC
*Whichever comes first. See battery guide for details.
 水位センサー シリコン・ストレイン・ゲージ
 タイプ 大気圧自動補正 または 絶対圧
 精度, FS (Full Scale) LT500/700
  ±0.05% (15C)
  ±0.1% (-5 〜 50℃)

  ±0.25% (-20 〜 -5 & 50 〜 80℃)
LT300
  ±0.1% (15C)
  ±0.2% (-5 〜 50℃)
 分解能 0.005% FS 同等以上
 レンジ 通気管あり(大気圧自動補正):LT500/700
  • 3.5 m, 11.5 ft (34.4 kPa, 5 psig)
  • 11 m, 35 ft (103.4 kPa, 15 psig)
  • 21 m, 69 ft (206.8 kPa, 30 psig)
  • 70 m, 231 ft (689.5 kPa, 100 psig)
  • 211 m, 692 ft (2068 kPa, 300 psig)
  • 351 m, 1153 ft (500 psi)
通気管なし(絶対圧):***
  • 10.9 m, 35.8 ft (206.8 kPa, 30 psia)
  • 60.1 m, 197.3 ft (689.5 kPa, 100 psia)
  • 200.7 m, 658.7 ft (2068 kPa, 300 psia)
  • 341.3 m, 1120 ft (500 psia) / LT500,700のみ
  • 703 m, 2306 ft (1000 psia) / LT700のみ
***Note: subtract barometric pressure to obtain usable range
 温度センサー
 材質 シリコン
 精度 +/-0.1C
 分解能 0.01C 同等以上
 レンジ -20 〜 80℃
 Twist-Lock ケーブル
 コネクター* Twist-Lock コネクター または stripped & tinned wire
 コンダクター数 6
 直径 6.7mm
 Break Strength 127kg
 ケーブルタイプ: 通気管あり/通気管なし ポリウレタン
通気管あり/通気管なし ハロゲン無使用のポリウレタン - LSZH rated
通気管あり FEP (テフロン(R))

機能比較

センサー
水位 / 圧力センサー
温度センサー
大気圧センサー
水位センサー精度 ±0.2% (0〜50℃)
±0.05% (15℃)
±0.1% (-5〜50℃)
±0.25%
(-20〜0℃ & 50〜80℃)
±0.05% (15℃)
±0.1% (-5〜50℃)
±0.25%
(-20〜0℃ & 50〜80℃)
±0.1% (15℃)
±0.2% (-5〜50℃)
±0.25%
(-20〜0℃ & 50〜80℃)
温度センサー精度 ±0.25℃
±0.1℃
±0.1℃
±0.1℃
ロギング
内部データ記録
メモリ/データ点数* 1MB/50,000点
2MB/100,000点
4MB/350,000点
1MB/100,000点
テスト設定数 2
2
50
2
リニア
ファストリニア
リニア平均
イベント
ステップリニア
ログ
最小サンプリング間隔 1 秒
0.5 秒
0.25 秒
1 分
SDI-12最小サンプリング間隔 0.5 秒
0.5 秒
0.5 秒
0.5 秒
Modbus最小サンプリング間隔 0.5 秒
0.5 秒
0.5 秒
0.5 秒
通信
RS485/232 Modbus
SDI-12 Communications
4-20mA
SCADA / Telemetry / Networking
SCADA/Telemetry capability
Networking capability
RS485 (32 units),
Modbus (247 units),
SDI-12 (10 units),
4-20mA (1 unit)

RS485 (32 units),
Modbus (247 units),
SDI-12 (10 units),
4-20mA (1 unit)

RS485 (32 units),
Modbus (247 units),
SDI-12 (10 units),
4-20mA (1 unit)

RS485 (32 units),
Modbus (247 units),
SDI-12 (10 units),
4-20mA (1 unit)
