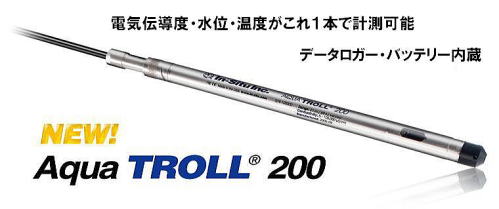

Aqua TROLL200 は、電導度、水位、温度、ロガー、電池内蔵の単項目式水質計です。
|
長期間モニタリングに適した耐腐食性の高いチタン製
本体に耐腐食性の高いチタンを採用し、内部基板などが外気に晒されない完全密封設計のため、
ヒューマンミスなどで起きる故障を防ぐことが出来ます。海洋、汽水域などあらゆる使用環境に適用可能です。
あらゆる通信方式に適応
モバイルアプリ、PCソフトのほか、テレメトリVu LinkからWEBサイトへの送信、
アナログ4-20mA出力、Modbus/RS485、SDI-12に対応しております。
高精度センサー
NISTに準拠し校正されておりますので安心してお使いいただけます。
・水位センサー非搭載のモデル Aqua TROLL100 もご用意しております
|
|
設置イメージ・システムパーツ
 |
 |
|
|
|
 |
|
● TROLL Com （通信ケーブル）
TROLL Comは、水位計とモバイルソフトもしくはWindowsデバイス間をつなぐ、設定・通信ケーブルです。
（Wireless）TROLL Com Plus （推奨）
iOS、Android端末から操作できます。
ログデータはモバイルアプリほかwebに保存も選択可。
web上で大気圧補正、ダウンロードが行えます。
USBケーブル付属なので従来のWin-Situ5への接続ももちろん可能
● 専用ケーブル
非常に簡単で、信頼性の高いTwist-Lockコネクター、Ruggedケーブル
地上部で固定するためのグリップは標準装備。
● 防水キャップ兼ハンガー
ケーブル無しで絶対圧センサーを設置する場合のハンガー付キャップ。大気圧補正はできません
● ケーブルエクステンダー （延長アダプター）
ケーブルを繋いで延長する為のチタン製アダプター。コネクト部は防水。1200ｍまで何本でも延長可能です。
● ケーブルスプリッター
ケーブルを分岐し、最大8本のセンサーを下げられます。
● Desicap （乾燥剤）
現場に設置する際の地上部保護キャップ
水や湿気の浸入を防ぎながら、気圧補正ができます。
Desicap(小）は大気圧補正ケーブルに標準で付属。
● External Battery Pack （外部電池パック）
内蔵電池を補足します。外部電池パックが接続されている時は外部電池を最初に使用し、その後、内蔵電池へ切り替わります。外部電池は約1年間使用可能です。（サンプリング速度による）
チタン製、溶接構造、Level TROLLと同径（18.3mm）
|
|
 |
|
モバイルアプリ Vu Situ
Wireless TROLL ComとiOS、Android対応モバイルアプリにより、どこにいても簡単に計測設定、データ回収が可能。
予めIn-Situ社WEBサイトに登録することにより、ログファイルをWEBサイト上にアップロードできます。
ログ作成、校正、ファームウエアの更新・・・全てのステップが簡単に操作できます。
ソフトウェアの機能：
- 計測の開始、停止、一時停止、再開
- 開始、停止時間の設定
- リアルタイムデータの表示
- 校正
- 水位計測モードの設定
- 比重設定
- ファームウエアの更新
- など・・・
|
 |
|
Win-Situ 5.0
Software
PC用ソフト、Win-Situ 5ソフトウェアはおおよそ携帯アプリと同様の機能を持っています。
電池、メモリの残量などが画面上に常に表示されるため、機器の状態を簡単に確認することができます。ログの作成はウィザードにより、全てのステップがスムーズに操作できます。
|
|
|
|
サンプリング方法
Linear: 1 分以上の等間隔での測定に使用します
Linear Average: リニア測定の任意の点数を平均します
Event: 任意の測定値以上/以下の場合のみ測定
|
|
 |
仕様 |
|
|
 |
|
|
|
| 本体: |
|
|
| 長さ |
|
315mm |
| 直径 |
|
18.3mm |
| 重さ |
|
500ｇ |
| 本体材質 |
|
チタン |
| ノーズコーン材質 |
|
デルリン |
| 出力方式 |
|
Modbus RS485、SDI-12、4-20mA |
| 圧力レンジ |
|
5psi-500psi(0-1153ft) |
| 動作温度 |
|
-5〜50℃ (凍結なきこと/精度保証範囲 0〜50℃） |
| 本体保証 |
|
製造後2年 |
| |
|
|
 |
|
|
| データロギング: |
|
|
| メモリ 記録可能点数 |
|
4MB/131,000点
（設定：Overwrite機能あり
5項目（圧力・水位・水温・導電率・導電率（25℃換算）測定時 |
| 最小ロギングスパン |
|
1分（ﾘﾆｱ）、1秒（ｲﾍﾞﾝﾄモード時） |
| 測定タイプ |
|
ﾘﾆｱ、ﾘﾆｱ平均、ｲﾍﾞﾝﾄ |
|
|
|
| 電源 |
|
|
| 内部電池 |
|
3.6V リチウム |
| 外部電源 |
|
8-36VDC |
| 一般寿命 |
|
約10年 または 200万点測定
（電池寿命は設置温度により変化します） |
|
|
|
|
|
|
| 電導度センサー |
|
|
| レンジ |
|
0μS/cm-100,000μS/cm |
|
|
0.005mS/cm-100mS/cm |
| 精度 |
|
読み取り値の±0.5%±1μS/cm（<80,000μS/cm）
読み取り値の±1.0%（>80,000μS/cm） |
| 分解能 |
|
0.1μS/cm |
| 測定方式 |
|
4電極法 |
| 換算パラメーター |
|
|
| 導電率(温度補償なし) |
|
0〜100,000μS/cm |
| 導電率(25℃換算) |
|
0〜100,000μS/cm |
| 塩分 |
|
0〜42PSU |
| 全溶存物質(TDS) |
|
0〜82ppt |
| 抵抗値 |
|
10〜200,000Ω/cm |
| 比重 |
|
0.98〜1.14g/cm3 |
| |
|
|
|
|
|
| 水位センサー |
|
|
| タイプ |
|
シリコン・ストレイン・ゲージ |
| レンジ |
|
通気管あり（大気圧自動補正）:
- 3.5 m, (5 psig)
- 11 m, (5 psig)
- 21 m, (30 psig)
- 70 m, (100 psig)
- 210 m, (300 psig)
- 351 m, (500 psig)
|
|
|
通気管なし（絶対圧）:***
- 10.9 m, (30 psia)
- 60 m, (100 psia)
- 200.7 m, (300 psia)
- 341.3 m, (500 psia)
|
| 精度, FS (Full Scale) |
|
±0.05% |
| 分解能 |
|
0.005% FS 同等以上 |
|
|
|
|
|
|
| 温度センサー |
|
|
| 精度 |
|
+/-0.1℃ |
| 分解能 |
|
0.01℃ |
|
|
|
|
|
|
| Twist-Lock ケーブル |
|
|
| コネクター* |
|
Twist-Lock コネクター または 裸線 |
| コンダクター数 |
|
6 |
| 直径 |
|
6.7mm (コネクター部 18.5mm） |
| 破断力 |
|
127kg |
| ケーブルタイプ: |
|
ポリウレタン 通気管あり/通気管なし |
|
|
FEP (テフロン(R)) 通気管あり |
|
|
|
|
|
|
|
|
|
|
|
